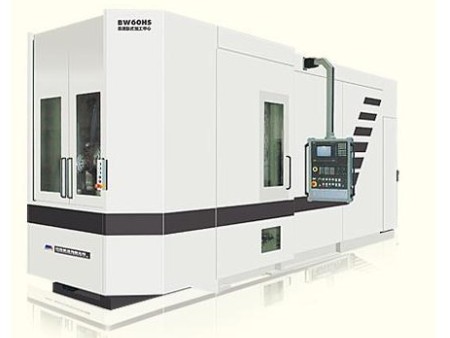

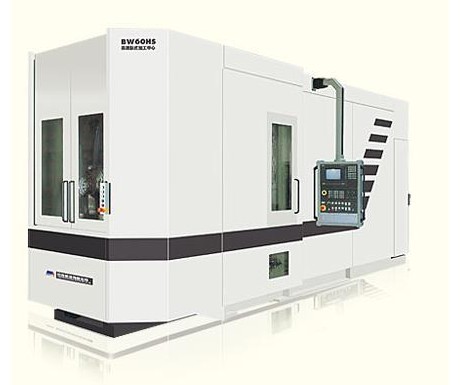

BW60HS高速卧式加工中心

BW50HSS、BW60HS系列高速卧式加工中心的设计、制造技术及应用技术完全来源于德国，机床的关键零部件，均采用德国等进口知名品牌。

各轴行程

X轴

mm

700

Y轴

mm

630

Z轴

mm

550(630)

加速度

X、Y、Z轴

m/s2

10

轴快移速度

X、Y、Z轴

m/min

60

切削进给X，Y，Z

mm/min

0-60000

机床精度（按德国VDI/DGQ3441标准）

双向定位精度X、Y、Z

mm

0.006

双向重复定位精度X、Y、Z

mm

0.004

电主轴

主轴数量

单主轴

主轴锥孔

HSK A63

主轴转速

r/min

20-16000

功率

kW

18/23

扭矩

Nm

61/80

主轴轴承直径

mm

70

主轴起停时间

sec

1

主轴润滑

脂（油气）润滑

主轴平衡等级

Q1

冷却系统

主轴刀具中心内冷却压力

20（50）

外冷却压力

3.5

测量系统

X、Y、Z、B轴

闭环

数控系统

Siemens 840D

数控工作台

双交换工作台

工作台尺寸

mm

630×630

工作台承重

kg

800

工作台旋转速度

r/min

40

工作台分度

°

0.001

工作台定位精度

8 arc sec

工作台重复定位精度

5 arc sec

双交换工作台交换时间

7 arc sec

刀具参数

刀库形式

圆盘式

刀库容量

16/32

刀柄规格

HSK A63

刀具长度

mm

350(500)

刀具直径

mm

125(250)

刀具重量

kg

12

换刀时间

sec

1/3.5(2/5)

电源

VAC,Hz

3-380,50

电源总容量

KVA

65

气源

压缩空气压力

bar

4-6

压缩空气消耗量

m3/h

10

机床主机净重

kg

15000

机床主机外形尺寸（长×宽×高）

m

5.6×2.6×3.75

机床安装尺寸（长×宽×高）

m

5.6×3.7×3.75
6.2×3.35×3.75
