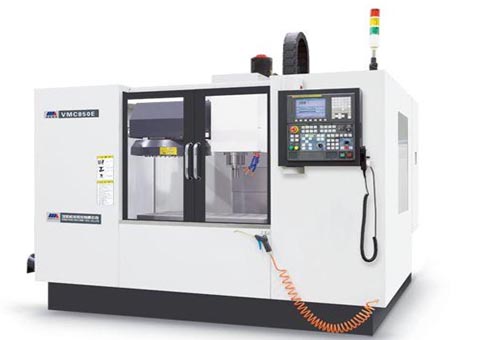

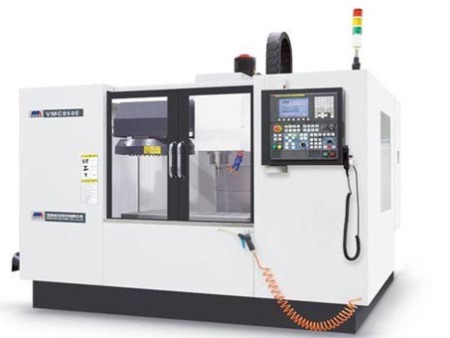

VMC-E系列立式加工中心

工作台

工作台尺寸

mm

900×420

1000×500

允许荷重

kg

500

600

T型槽尺寸

mm×个

18×3

18×5

加工范围

工作台行程－X轴

mm

650

850

滑座行程－Y轴

mm

400

500

主轴箱行程－Z轴

mm

500

540

主轴中心到立柱导轨面距离

mm

530

580

主轴传动方式

-

皮带式传动

皮带式传动

瓣刀

-

45度四瓣刀

45度四瓣刀

主轴端面至工作台面距离

大

mm

630

690

小

mm

130

150

主轴

锥孔（7：24）

BT40

BT40

转数范围

r/min

50-8000

50-8000

输出扭矩

N.m

26.3

35.8

主轴电机功率

kW

5.5/7.5

7.5/11

进给

切削进给速度范围

mm/min

1-10000

1-10000

快速移动

X轴

m/min

24

24

Y轴

m/min

24

24

Z轴

m/min

20

18

刀库

刀具长度

mm

300

300

刀具重量

kg

7

7

形式

圆盘式

圆盘式

容量　

把

24

24

刀柄规格

MAS403:BT40

MAS403:BT40

拉钉规格

MAS403:LDA-BT40

MAS403:LDA-BT40

刀盘直径

満刀

mm

φ80

φ80

相邻空刀

mm

φ150

φ150

换刀时间

s

2.5

2.5

机床定位精度

执行标准JISB6330

X轴

mm

±0.005/300

±0.005/300

Y轴

mm

±0.005/300

±0.005/300

Z轴

mm

±0.005/300

±0.005/300

执行标准JB/T8771.4-1998

X轴

mm

0.020

0.020

Y轴

mm

0.015

0.015

Z轴

mm

0.015

0.015

重复定位精度

执行标准JISB6330

X轴

mm

±0.003

±0.003

Y轴

mm

±0.003

±0.003

Z轴

mm

±0.003

±0.003

执行标准JB/T8771.4-1998

X轴

mm

0.012

0.012

Y轴

mm

0.010

0.010

Z轴

mm

0.010

0.010

机床重量

kg

4190

4490

动力源

电气总容量　

KVA

20

20

气压

Mpa

0.5-0.7

0.5-0.7

机床尺寸(长X宽X高)

mm

2600X2100X2400

3150X2600X2800

数控系统

FANUC 0I-MATE

FANUC 0I-MATE
