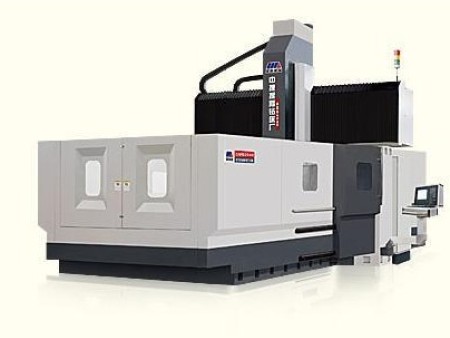

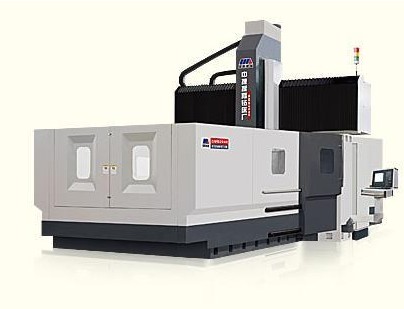

产品介绍
本系列机床适用于深腔大孔加工、强力铣削、平面铣削加工、五面加工、镗削加工。
工作台
工作台尺寸
mm
2000×4000
2000×5000
2000×6000
两立柱间距离
mm
2700
2700
2700
允许荷重
kg
20000
25000
3000
T型槽尺寸
mm×个
22×11
22×11
22×11
加工范围
工作台行程（X轴）
mm
4200
5200
6500
滑鞍行程（Y轴）
mm
2700
2700
2700
主轴箱行程（Z轴）
mm
1000
1000
1000
主轴端面至工作台面距离
大
mm
1200
1200
1200
小
mm
200
200
200
主轴
锥孔（7：24）
BT50
BT50
BT50
转数范围
r/min
20-2000r
20-2000
20-2000
输出扭矩
N.m
1880/2300
1880/2300
1880/2300
主轴电机功率
kW
37/51
37/51
37/51
方滑枕截面尺寸
mm
450×450
450×450
450×450
进给
切削进给速度范围
mm/min
1-5000
1-5000
1-5000
快速移动
X轴
m/min
10
10
10
Y轴
m/min
10
10
10
Z轴
m/min
10
10
10
定位精度
执行标准（GB/T19362.1-2003）
X轴
mm
0.04(0.025带光栅尺)
0.045(0.025带光栅尺)
0.0450(0.030带光栅尺)
Y轴
mm
0.03(0.02带光栅尺)
0.03(0.02带光栅尺)
0.03(0.02带光栅尺)
Z轴
mm
0.02(0.01带光栅尺)
0.02(0.01带光栅尺)
0.02(0.01带光栅尺)
执行JIS标准（JISB6330）
X轴
mm
±0.005/300(±0.003/300
带光栅尺)±0.005/300(±0.003/300
带光栅尺)±0.005/300(±0.003/300
带光栅尺)Y轴
mm
±0.005/300(±0.003/300
带光栅尺)±0.005/300(±0.003/300
带光栅尺)±0.005/300(±0.003/300
带光栅尺)Z轴
mm
±0.005/300(±0.003/300
带光栅尺)±0.005/300(±0.003/300
带光栅尺)±0.005/300(±0.003/300
带光栅尺)重复定位精度
执行标准（GB/T19362.1-2003）
X轴
mm
0.026(0.016带光栅尺)
0.03(0.02带光栅尺)
0.035(0.025带光栅尺)
Y轴
mm
0.018(0.012带光栅尺)
0.018(0.012带光栅尺)
0.018(0.012带光栅尺)
Z轴
mm
0.012(0.006带光栅尺)
0.012(0.006带光栅尺)
0.012(0.006带光栅尺)
执行JIS标准（JISB6330）
X轴
mm
±0.003(±0.002带光栅尺)
±0.003(±0.002带光栅尺)
±0.003(±0.002带光栅尺)
Y轴
mm
±0.003(±0.002带光栅尺)
±0.003(±0.002带光栅尺)
±0.003(±0.002带光栅尺)
Z轴
mm
±0.003(±0.002带光栅尺)
±0.003(±0.002带光栅尺)
±0.003(±0.002带光栅尺)
主机重量
kg
70000
75000
80000
电气总容量
KVA
100
100
130
数控系统
西门子840D
西门子840D
西门子840D
