产品介绍

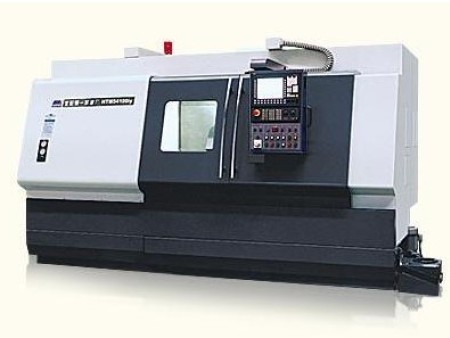

该车铣中心是一台高精度、高刚性、高复合化的数控机床，具有X、Y、Z、B、C五轴功能并可实现五轴联动。
床鞍回转直径
mm
540
加工直径
mm
540
车削长度
mm
1030
X/Y/Z轴行程
mm
485/140/1055
B/C轴转角
°
205/360°
电主轴功率/扭矩（额定）
kW/Nm
18.3/350
主轴前轴承内径
mm
140
主轴通孔直径
mm
73
主轴头型号
A2-8
主轴卡盘直径
mm
254
尾座体行程
mm
590
尾座芯直径/行程
mm
100/130
刀具主轴扭矩
Nm
100
刀具主轴转速
r/min
7000r/min
B轴承电机扭矩
Nm
14.7Nm
刀具存储能力
把
20
刀具长度
mm
250
刀具安装尺寸
mm
□25×25
刀对刀换刀时间
s
2
钻孔直径
mm
30
攻丝直径
mm
M22
棒铣刀直径
mm
40
端铣刀直径
mm
80
X/Y/Z轴快移速度
m/min
30/15/20
X/Y/Z/C/B轴定位精度
mm
0.012/0.012/0.02
X/Y/Z/C/B轴重复定位精度
mm
0.006/0.006/0.008
C/B轴定位精度
s
40"/±4"
C/B轴重复定位精度
s
28"/±1.5"
加工精度
IT6
表面粗糙度
μm
Ra1.6
机床净重
kg
7500
机床外形尺寸（长×宽×高）
mm
4000/2450/2800
数控系统
SIEMENS840D
