产品介绍

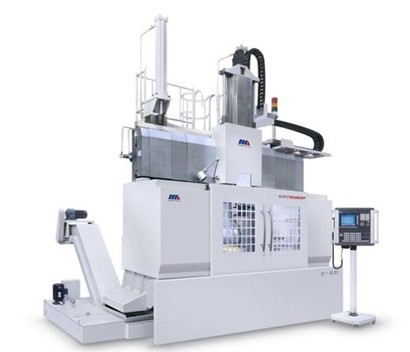

本产品是我公司引进日本本间全部技术，而研发的大型动梁、定梁数控立式车床。 我公司为了保证了本产品的技术引进顺利进行，长期聘请日本本间技术专家在我公司进行技术指导。
项目
单位
GTC16090
GTC20090
GTC250100
GTC300125
GTC350160
GTC400160
GTC500200
GTC630200
工作台直径
mm
1250(1400)
1600
2000
2500
3300
3600
4500
5700
回转直径
mm
1600
2000
2500
3000
3500
4000
5000
6300
车削直径
mm
1600
2000
2500
3000
3500
4000
5000
6300
工件重量
t
6
8
10
16
30
30
50
80
扭矩
Nm
10960/13700
20000
34107/35184
68000
81000/66000
81000/66000
100000
200000
滑枕垂直移动量
mm
900
900
1100
1250
1600
1600
2000
2000
滑枕水平移动量
mm
-100-+1600
-150-+2050
-100-+2800
-100-+2800
-100-+3230
-100-+3480
-100-+3000
-20-+3650
滑枕界面尺寸
mm
200×200
200×200
240×240
240×240
240×240
240×240
400×400
400×400
刀杆截面尺寸
mm
40×40(32×32)
40×40
40×40
40×40
40×40
40×40
50×50
50×50
车刀库工位数
12
12
12
12
12
12
-
-
每把刀夹重量
kg
45
45
50
50
50
50
150
150
切削进给速度
mm/s
0.01-50
0.01-50
0.01-40
0.01-40
0.01-40
0.01-40
0.01-40
0.01-40
快速进给速度
m/min
8
8
8
8
8
8
8
8
工作台转速
r/min
1-312
1-254
1-180
1-160
1-81
1-81
0.5-40
0.4-32
工作台变速挡数
二挡
2二挡
二挡
二挡
二挡
二挡
二挡
二挡
横梁垂直移动量
mm
250×2（二挡）
250×4（二挡）250×4（四挡）
250×4（四挡）
250×4（四挡）
1800
1800
3500
3500
主驱动电机额定功率
kW
AC37/39
AC45/60
AC60/60
AC60/60
AC100/60
AC100/60
AC80
AC100
水平进给电机功率
kW
7/5.32
7/5.32
7/5.32
7/5.32
7/5.37
7/5.37
8
8
垂直进给电机功率
kW
7/5.32
7/5.32
7/5.32
7/5.32
7/5.37
7/5.37
8
8
工件精度
IT6
IT6
IT6
IT6
IT6
IT6
IT6
IT6
工件表面精度
μm
Ra1.6
Ra1.6
Ra1.6
Ra1.6
Ra1.6
Ra1.6
Ra1.6
Ra1.6
机床重量
kg
20000
35000
50000
50000
93000
100000
150000
200000
机床外形尺寸
mm
6500×4800×5500(6100)
7200×6040×6420
10600×5600×7163
10600×5600×7400
10280×7200×9000
10780×7200×9000
13000×9100×11100
15000×9850×11100
控制系统
FANUC/
SINUMERIKFANUC/
SINUMERIKFANUC/
SINUMERIKFANUC/
SINUMERIKFANUC/
SINUMERIKFANUC/
SINUMERIKSINUMERIK
SINUMERIK
