产品介绍

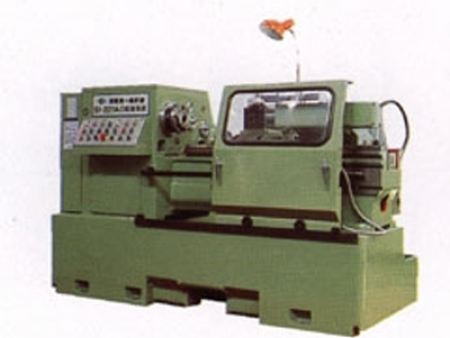

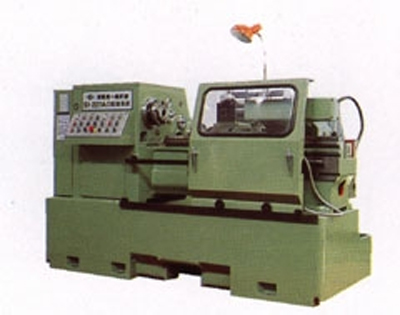

本机床采用双泵四边对称控制液压仿型刀架单刀车削，跳挡与循环动作PC控制，靠模可直接用成品件，更换方便，适用于中小批生产。
CW6180B/C
CW6280B/CCW61100Q
CW62100QCW61110B/C
CW62110B/C床身上回转直径
mm
800
1000
1100
刀架上回转直径
mm
480
680
800
工件长度
mm
1500,3000,
4000,5000-150001500,3000,
4000,5000-150001500,3000,
4000,5000-15000马鞍槽内回转直径/有效宽度
mm
1100/310
1200/310
1300/310
主轴通孔直径和轴头型式
mm
φ104；D11(B系列） φ130；D11(C系列）
φ104；D11(B系列） φ130；D11(C系列）
φ104；D11(B系列） φ130；D11(C系列）
主轴通孔前端锥体和顶·尖锥度
mm
φ120(B系列） φ140(C系列）莫氏5号
φ120(B系列） φ140(C系列）莫氏5号
φ120(B系列） φ140(C系列）莫氏5号
主轴转速级数和范围
r/min
18种5.4-720
18种5.4-720
18种4.8-640
纵进给量级数和范围
mm/r
64种0.06-24.3
64种0.06-24.3
64种0.05-24.3
范围1：1
mm/r
0.1-1.52
0.1-1.52
0.1-1.52
范围16：1
mm/r
1.6-24.3
1.6-24.3
1.6-24.3
用交换齿轮微量进给范围
mm/r
0.06-0.912
0.06-0.912
0.06-0.912
横向进给量与纵进给量的比率
1/2
1/2
1/2
床鞍快移速度
mm/min
4000
4000
4000
机床丝杠螺距
mm
12(公制）1/2"（英制）
12(公制）1/2"（英制）
12(公制）1/2"（英制）
公制螺纹种数、范围
mm
50种 1-240
（另有14种非标螺纹）50种 1-240
（另有14种非标螺纹）50种 1-240
（另有14种非标螺纹）英制螺纹种数、范围
26种 14-1 t.p.i
26种 14-1 t.p.i
26种 14-1 t.p.i
模数螺纹种数、范围
mm
53种 0.5-120
53种 0.5-120
53种 0.5-120
径节螺纹种数、范围
24种 28-1 DP
24种 28-1 DP
24种 28-1 DP
下刀架横向行程
mm
500
500
500
上刀架行程
mm
200
200
200
尾座套筒行程
mm
250
250
250
尾座套筒锥度
莫氏5号
莫氏5号
莫氏5号
床身导轨宽度及淬火硬度
mm
600RC52
600RC52
600RC52
主电机功率
kW
11或15
11或15
11或15
快速电机功率
kW
1.1
1.1
1.1
冷却泵电机功率
w
90
90
90
机床宽度×高度/包装宽度×高度
mm
1550×1630/
1820×1800
1550×1790/
(CW61100Q)
1560×1900/
1800×2520
(CW61110系列）1550×1630/
1820×1800
1550×1790/
(CW61100Q)
1560×1900/
1800×2520
(CW61110系列）1550×1630/
1820×1800
1550×1790/
(CW61100Q)
1560×1900/
1800×2520
(CW61110系列）机床长度/包装箱长度
工件长度
1500
mm
3700/4150
3700/4150
3700/3900
3000
mm
5250/5650
5250/5650
5250/5400
4000
mm
6250/6650
6250/6650
6250/6450
5000
mm
7250/8050
7250/8050
7250/7630
机床净重
工件长度
1500
mm
4900/6000
4900/6000
5500/6350
3000
mm
5500/6900
5500/6900
6100/7250
4000
mm
6100/8000
6100/8000
6700/8150
5000
mm
6900/9000
6900/9000
7500/9200
床身宽度
mm
600
600
600
承重
kg
2000
2000
2000
