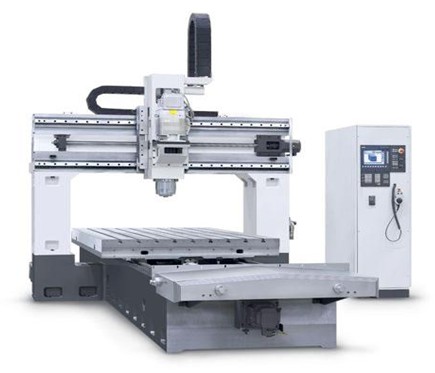

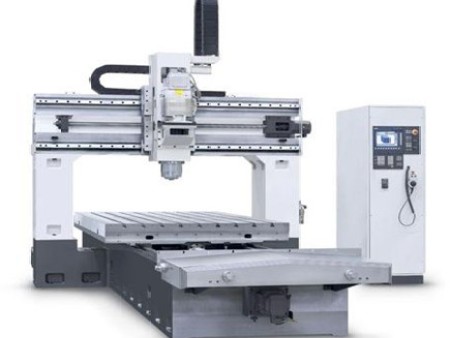

产品介绍
本系列机床主要适用于热交换器等行业的中、小型管板类、盘类和钢梁结构连接件、以钻孔为主要加工工序的、具有较高孔位加工精度及较高性能价格比的数控机床，并带有铣削功能。
工作台
工作台有效尺寸
mm
1000×125
1000×1600
两立柱间距离
mm
1570
1570
允许荷重
kg
1500
1550
卡压螺孔尺寸(T形槽尺寸)
mm×N
M16×80
M16×108
加工范围
工作台行程-X轴
不带刀库
mm
1250
1600
带刀库
mm
1150
1500
滑鞍马行程-Y轴
mm
1000
1000
主轴箱行程-Z轴
mm
400
400
主轴端面至工作台面距离
大
mm
500
500
小
mm
100
100
主轴
锥孔(7:24)
BT40
BT40
转数范围
r/min
40-2500
40-2500
输出扭矩
N.m
94
100
10094
100
100承受轴向抗力
N
8000
8000
主轴电机功率
kW
7
7.5(变频)
7.57
7.5(变频)
7.5钻孔直径
mm
φ32
φ32
攻丝直径
铸铁
mm
M24
M24
碳钢
mm
M20
M20
进给
切削进给速度范围
mm/min
1-5000
1-5000
快速移动
X轴
m/min
15
15
Y轴
m/min
15
15
Z轴
m/min
10
10
刀库
刀具长度
mm
300
300
形式
直排式
无
直排式直排式
无
直排式容量
N
10
10
机床定位精度
执行国家标准JB/T8771.4
X轴
mm
0.032
0.042
Y轴
mm
0.032
0.032
Z轴
mm
0.022
0.022
重复定位精度
执行国家标准JB/T8771.4
X轴
mm
0.018
0.018
Y轴
mm
0.018
0.018
Z轴
mm
0.012
0.012
机床重量
kg
8000
9000
数控系统
标准配置西门子 802D
可选配置西门子 802C
可选配置法那克0i标准配置西门子 802D
可选配置西门子 802C
可选配置法那克0i
