产品介绍

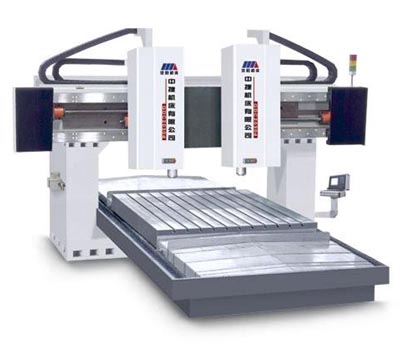

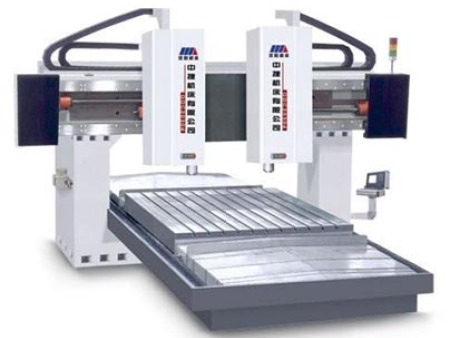

GDC(d)md系列机床采用龙门框架布局，立柱与横梁为钢板组合固定联结，三轴采用高精度滚珠丝杠传动，X、Y轴采用精密直线导轨运动副，保证了该机床钻削性能。
工作台
工作台尺寸
mm
1600×2500
2000×3000
2500×3000
两立柱间距离
mm
2160
2570
3210
允许荷重
kg
4000
6000
10000
T型槽尺寸
mm×个
22×8
22×11
28×11
加工范围
工作台行程
不带刀库
mm
2500
3000
3000
带刀库
mm
2250
2750
2750
滑鞍行程-Y轴
mm
1600
2000
2500
主轴箱行程-Z轴
mm
500
500
500
主轴端面至工作台面距离
大
mm
650
650
650
小
mm
150
150
150
主轴
锥孔(7:24)
BT50
BT50
BT50
转数范围
r/min
40-4500
40-4500
40-4500
输出扭矩
N.m
385/526(可选565/770)
385/526(可选565/770)
384/526(可选565/770)
承受轴向抗力
N
15000
15000
15000
主轴电机功率
kW
15/20.5×2
(可选22/30×2)15/20.5×2
(可选22/30×2)15/20.5×2
(可选22/30×2)钻孔直径
mm
φ50
φ50
φ50
铣刀盘直径
mm
φ125
φ125
φ125
攻丝直径
铸铁
mm
M30
M30
M30
碳钢
mm
M24
M24
M24
进给
切削进给速度范围
mm/min
1-5000n
1-5000
1-5000
快速移动
X轴
m/min
10
10
10
Y轴
m/min
10
10
8
Z轴
m/min
10
10
10
定位精度
JB/T8771.4-1998
X轴
mm
0.030
0.030
0.030
Y轴
mm
0.025
0.025
0.030
Z轴
mm
0.012
0.012
0.012
执行JIS标准(JISB6330)
X轴
mm
±0.005/300
±0.005/300
±0.005/300
Y轴
mm
±0.005/300
±0.005/300
±0.005/300
Z轴
mm
±0.005/300
±0.005/300
±0.005/300
重复定位精度
JB/T8771.4-1998
X轴
mm
0.018
0.018
0.018
Y轴
mm
0.013
0.013
0.018
Z轴
mm
0.008
0.008
0.008
执行JIS标准(JISB6330)
X轴
mm
±0.003
±0.003
±0.003
Y轴
mm
±0.003
±0.003
±0.003
Z轴
mm
±0.003
±0.003
±0.003
机床重量
kg
33000
37000
45500
数控系统
西门子840D
西门子840D
西门子840D
电气总容量
KVA
90
90
90
