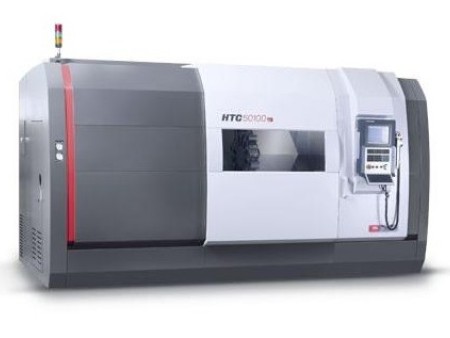

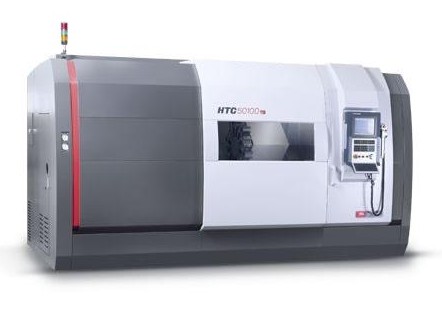

产品介绍
系列数控车床特别适用于汽车、摩托车、电子、航天、军工、石油等行业对回转体零件的圆柱面、圆弧面、圆锥面、端面、切槽及各种公、英制螺纹等进行批量、高效、高精度的自动加工。
项目
单位
HTC25/32n
HTC40/50n
床身上回转直径
mm
520
700
切削长度
mm
500
1000/1500/2000
滑板上回转直径
mm
320
400/500
推荐加工轴类零件直径
mm
180/250
180/250
Z向导轨跨距
mm
360
400
X向导轨跨距
mm
230
280
主轴端部型式及代号
A2-6/ A2-8
A2-8/ A2-11(50n可选)
主轴孔直径
mm
前60后50/前70后60
80/104
通过棒料直径
mm
35/45
65/80
主轴转速范围
r/min
200-3000/30-4000
35-3500/35-3000
主轴输出扭矩
Nm
146/193
470/630/860
主轴转速级数
无级
无级
主轴输出扭矩
30分钟
KW
15
18.5/21.5/30
连续
KW
11
15/16/22
标准卡盘
卡盘直径
inch
8²/10²
10² 12² /15²( A2-11)
X轴快移速度
m/min
20(进口丝杠)/16(国产丝杠)
滚动导轨24
Z轴快移速度
m/min
30(进口丝杠)/24(国产丝杠)
滚动导轨30(1000规格)
X轴行程
mm
225
220/270
Z轴行程
mm
630
1100 1600 2100
尾座套筒直径
mm
100
120
尾座套筒行程
mm
100
150
尾座主轴锥孔锥度
莫氏
4#
4#
尾座体行程
mm
500
1000/1500/2000
加工精度
IT6
IT6
加工工件表面粗糙度
um
Ra 1.6
Ra 1.6
定位精度
X轴
mm
0.010
0.010
Z轴
mm
0.013
0.015 0.020 0.025
重复定位
精 度X轴
mm
0.005
0.005
Z轴
mm
0.007
0.007 0.010 0.013
导轨形式
滚动导轨
滚动导轨
标准刀架形式
卧式8工位卧式12工位
卧式12工位
刀架转位时间(每一工位)
s
0.25
0.25
刀具尺寸
外圆刀
mm
25×25×150
25×25×150
镗刀杆直径
mm
f40
f40，f32，f25，f20/f50，f40，f32，f25
承重
盘类件
kg
200(含卡盘等机床附件)
200(含卡盘等机床附件)
轴类件
Kg
1000(含卡盘等机床附件)
800(含卡盘等机床附件)
机床重量
kg
5500
7500/8500/9500
中心高(距床身底面)
mm
1004
1100
机床外型
mm
3275×1930×2040
4100/4850/5420×2200×2400
